Филтърни системи с производителност до 2,5 м³/час

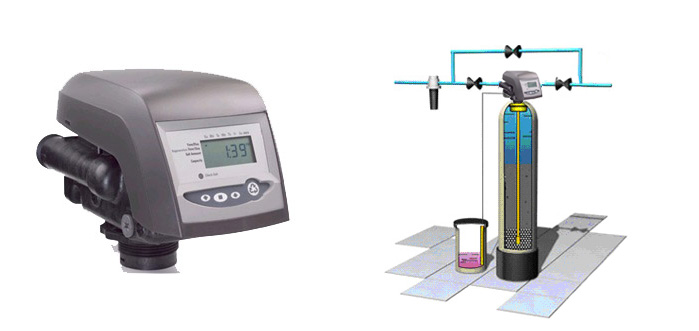

Системи за отнемане на желязо и манган, състоящи се от филтърна колона от полиетилен и стъклопластова оплетка на Wave Cyber, пясъчна подложка, филтрираща среда (Greensand, Greensand plus или MTM) и автоматичен петциклов клапан на Osmonics > GE > Pentair тип Performa 268 с контролер Logix 740/760 или 742/762, с производителност до 2,5 м³/час в номинален режим за 1 модул.
Спецификация |
||||
| Параметър / Модел | AS-IR-20GS/GSP/MTM | AS-IR-30GS/GSP/MTM | AS-IR-40GS/GSP/MTM | |
| Колона | тип | 8 x 44 | 10 x 44 | 10 x 54 |
| обем филтриращ материал (дм3) | 14 | 21 | 28,3 | |
| Задържане на желязо и манган | максимум (г) | 15 | 30 | 60 |
| минимум (г) | 10 | 15 | 40 | |
| Производителност | номинална (м3/час) | 0,7 | 1,0 | 1,3 |
| максимална (м3/час) | 0,9 | 1,2 | 1,5 | |
| Спад на налягането (psi) | 6/10 | 6/10 | 8/12 | |
| Работна температура (°C) | 2 ÷ 52 | 2 ÷ 52 | 2 ÷ 52 | |
| Присъединяване/вход-изход (цол) | 1" | 1" | 1" | |
| Размери на колоната | височина (м) | 1,08 | 1,55 | 1,4 |
| диаметър (м) | 0,22 | 0,27 | 0,27 | |
| Параметър / Модел | AS-IR-60GS/GSP/MTM | AS-IR-70GS/GSP/MTM | AS-IR-110GS/GSP/MTM | |
| Колона | тип | 12x 48 | 13 x 54 | 14 x 65 |
| обем филтриращ материал (дм3) | 42 | 56,6 | 71 | |
| Задържане на желязо и манган | максимум (г) | 90 | 105 | 160 |
| минимум (г) | 60 | 70 | 110 | |
| Производителност | номинална (м3/час) | 1,5 | 1,7 | 2,5 |
| максимална (м3/час) | 1,8 | 2,0 | 3,0 | |
| Спад на налягането (psi) | 8/14 | 8/14 | 6/10 | |
| Работна температура (°C) | 2 ÷ 52 | 2 ÷ 52 | 2 ÷ 52 | |
| Присъединяване/вход-изход (цол) | 1" | 1" | 1" | |
| Размери на колоната | височина (м) | 1,5 | 1,9 | 1,9 |
| диаметър (м) | 0,3 | 0,37 | 0,44 | |
Възможно е използването на колони с различни размери от приведените в таблицата, например 10" x 35" вместо 8" x 44".
Означенията на инсталациите са в зависимост от използвания филтриращ материал:
- AS-IR XXGS - с филтриращ материал Manganese Greensand;
- AS-IR XXGSP - с филтриращ материал Greensand Plus;
- AS-IR XXMTM - с филтриращ материал MTM.
Системите с филтрираща среда Greensand, Greensand Plus и MTM отнемат:
- общо желязо - до 15 мг/л;
- манган - до 12 мг/л;
- сероводород - до 5 мг/л.
Изисквания към входящата вода: 1.) pH 6,2 ~ 6,8; 2.) Перманентна окисляемост не повече от 6 мг O2 /л; 3.) Остъствие на нефтопродукти и полифосфати.
Скоростта на филтрация не следва да надвишава 12 м/час, а скоростта на разрохкване при регенерация - 30~35 м/час.
