Корпуси за мембранни елементи с високо налягане

Корпусите за високо налягане са предназначени за използване в системите с мембранна филтрация на водата. В тези корпуси се инсталират мембранни елементи от рулонен тип.

Корпуси от стъклопласт Wave Cyber

Корпуси от стъклопласт за мембранни елементи с високо налягане

Конструкцията на тези корпуси (FRP - Filament Reinforced Polymer) включва цилиндричен пластмасов корпус, подсилен с външна оплетка, покрита с епоксидна смола.

Произвеждат се корпуси с три диаметъра – 2.5, 4 и 8 инча. Различават се два вида присъединяване на портовете за концентрата и за пречистената вода – страничен порт (side port) и краен порт (end port).

Технически параметри

Налягане	150, 300, 450, 600, 1000, 1200 psi
Диапазон pH	3 ~ 10 - при нормални експлоатационни условия 2 ~ 12 - при периодично изчистване на корпусите отвътре със специален реагент.
Работна температура	-7° C ~ +49° C
Мембранни елементи	1 ~ 8 pce

Корпуси с диаметър 2,5"

Налягане

Тип порт

Присъединяване

300, 1000 psi

Еnd port

Порт концентрат:

1/4” или 3/8” FNPT или BSP PVC за корпус 300 psi;
1/4” или 3/8” FNPT или BSP duplex steel за корпус 1000 psi;

Порт пречистена вода:

1/4” NPT или BSP

Чертежи End port

Корпуси с диаметър 4,0"

Налягане

Тип порт

Присъединяване

300, 450, 1000 psi

End port

Порт концентрат:

3/4” или 1/2” FNPT или BSP PVC за корпус 300 и 450 psi;
3/4” MNPT duplex steel за корпус 1000 psi;

Порт пречистена вода:

1/2” NPT или BSP

Side port

Порт концентрат:

1” SS 316 mechanical coupling connection за корпус 300 и 450 psi;
1” duplex SS mechanical coupling за корпус 1000 psi;

Порт пречистена вода:

1/2” NPT или BSP

Чертежи End port

4" 300 End port MPV инструкция (eng)

Чертежи Side port

4" 300 Side port MPV инструкция (eng)

Корпуси с диаметър 8,0"

Налягане

Тип порт

Присъединяване

150, 300, 450, 600, 1000, 1200 psi

End port

Порт концентрат:

1.5” MC (предлагат се алтернативни опции за присъединяване);

Порт пречистена вода:

1” PVC pipe (предлагат се алтернативни опции за присъединяване)

Side port

Порт концентрат:

1.5” MC (стандартна комплектация), 2” MC, 21/2” MC, 3” MC mechanical coupling connection (предлагат се 2 порта в стандартната комплектация, мулти-порт комплектация с различен клокинг е възможна при необходимост);

Порт пречистена вода:

1” PVC pipe (предлагат се алтернативни опции за присъединяване).

Чертежи End port

8" End port MPV инструкция (eng)

Чертежи Side port

8" Side port MPV инструкция (eng)

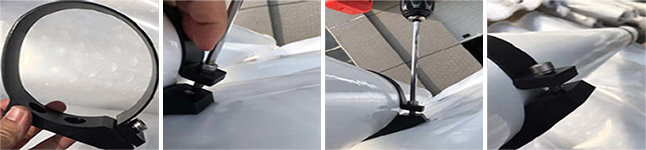

Крепежен пръстен за 4" End port корпуси 300 и 450 psi

pressure hull holding ring

За закрепване на мембранните корпуси Wave Cyber 4" 300 и 450 psi End port към рамата се използват крепежни пръстени. Всеки пръстен се закрепва с помощта на два болта М8 (присъединителните размери са на схемата по-долу). Двата болта М8 не са включени в комплектацията на корпусите.

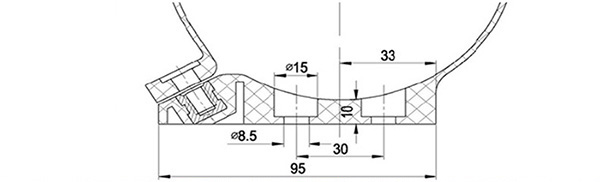

Чертежи

pressure hull holding ring drawing

Корпуси от корозоустойчива стомана

Корпуси от корозоустойчива стомана за мембранни елементи с високо налягане

Тези корпуси са предназначени също за мембранни елементи от рулонен тип, но се използват в системи с по-малък работен капацитет. Количеството елементи в един корпус може да достигне от 1 до 5. Най-често се използват корпуси с диаметър 4" с количество инсталирани елементи до 3. Корпусите с по-голямо количество мембранни елементи проявяват структурна слабост при огъване и се деформират лесно.

Корпусите се изработват от корозоустойчива стомана SS304 или SS316 и значително превъзхождат FRP корпусите по своята цена. Необходимо е да се има предвид, че при завишено съдържание в концентрата на хлориди (> 500 мг/л), тези корпуси могат да бъдат подложени на корозия. Системата за закрепване на страничните тапи (скоба) осигурява бърз монтаж/демонтаж, равна степен на разпределение на налягането по вътрешната повърхност на корпуса, а също и херметизация.

Конструкция

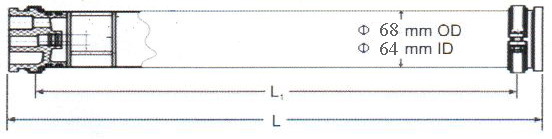

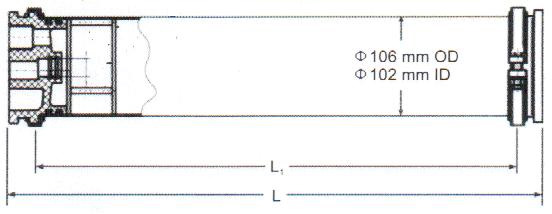

Конструкцията на корпусите с End port (2,5" и 4") позволява свързване на тръбите към изхода за пречистената вода (пермеата) непосредственно в капака на корпусите без използоването на допълнителни адаптери. Капакът на корпуса има конусовидна форма, което значително улеснява монтажа и демонтажа с цел замяна на мембранните елементи.
