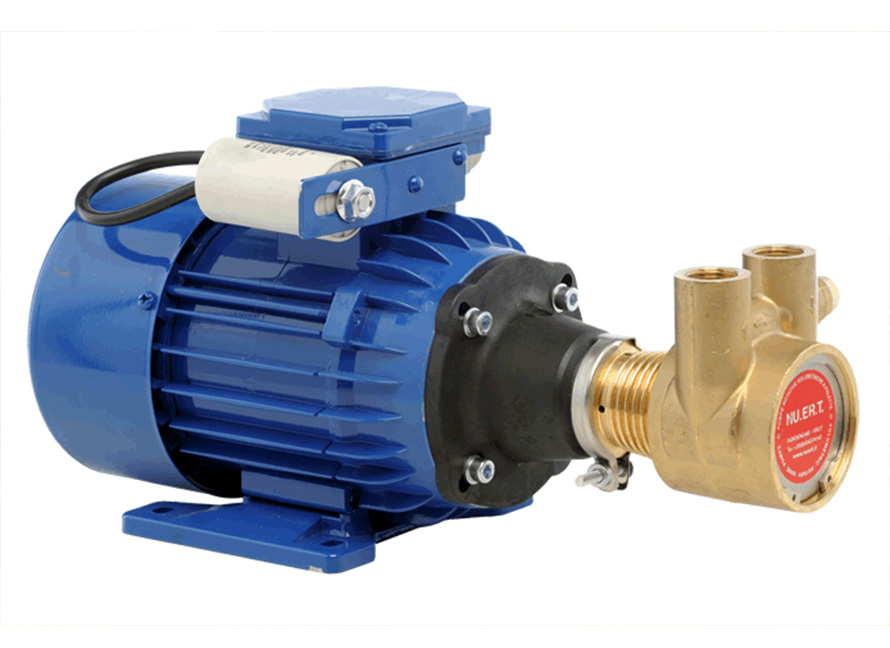

Това са помпи с вътреливо или въртеливо и постъпателно-възвратно движение на работните елементи. Те изпомпват течната среда в резултат на периодичното изменение на обема на камерите или цилиндрите, които течността изпълва. Към роторните помпи се отнасят винтовите помпи, лобовите помпи, лабиринтните помпи, .лопатковите помпи, зъбните помпи (само с въртеливо движение на работните органи), радиално-цилиндровите и аксиально-цилиндровите помпи (с въртеливо и постъпателно-възвратно движение на работните органи).
Лопатковите помпи са разновидност на обемно-роторните помпи, при които работните елементи представляват ротор, въртящ се в ексцентрично стругован статор, и пластини (лопатки), монтирани в надлъжни пазове на ротора и притискани към статора от центробежната сила, с пружини или от налягането на течността, подавана от страната на оста на ротора.

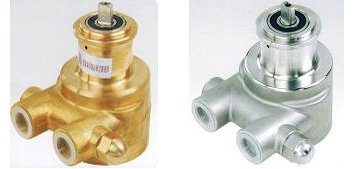

Технически параметри
| Модел | Материал | By-pass |
Протове, инч |
Производителност при 7 бара |
Производителноста при 14 бара |
| RO 600 OT | бронз | да | ½" | 620 | 597 |
| RO 800 OT | бронз | да | ½" | 820 | 797 |
| RO 1000 OT | бронз | да | ½" | 1020 | 997 |
| RO 600 AISI | н.стомана | не | ½" | 620 | 597 |
| RO 800 AISI | н.стомана | не | ½" | 820 | 797 |
| RO 1000 AISI | н.стомана | не | ½" | 1020 | 997 |
* при използване на елекродвигател с частота на въртене 1450 об/мин.

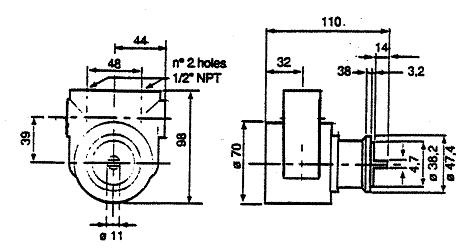

Чертежи

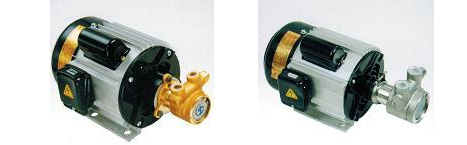

Електродвигатели за роторните помпи
| Модел |
Мощност, кВт |
Ток, А |
Обороти/мин |
Захранване, В/Хц |
За помпи |
| 0,75кВт-М80-mono | 0.75 | 4.4 | 1360 | 220 В / 50 Хц | RO 600, RO 800 |
| 1кВт-М80-mono | 1.0 | 5.4 | 1370 | 220 В / 50 Хц | RO 1000 |

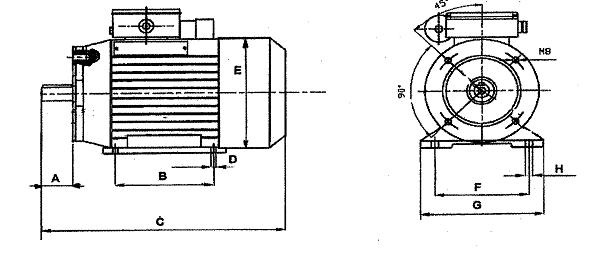

Чертежи
| Модел | A (мм) | B (мм) | C (мм) | D (мм) | E (мм) | F (мм) | G (мм) | H (мм) |
| 0,75кВт-М80-mono | 40 | 100 | 255 | 10 | 157 | 125 | 160 | 13 |
| 1кВт-М80-mono | 40 | 100 | 255 | 10 | 157 | 125 | 160 | 13 |

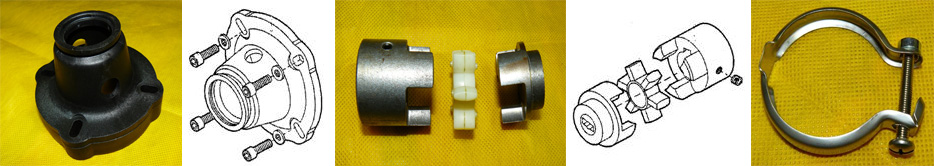

Аксесоари
Адаптер, служи за закрепване на помпата към съединителната муфа и едновременно изпълнява функцията на защитен кожух.
Съединителна муфа, служи за предаване на въртящия момент от вала на електродвигателя към вала на помпата.
Крепежен пръстен от неръждаема стомана, служи за фиксиране на адаптера към помпата.

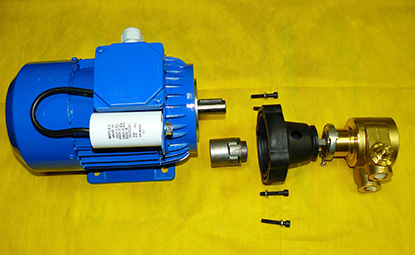

Последователност на монтажа
Роторните помпи намират широко приложение в системите за обратна осмоза с неголяма производителност, в системите за циркулация и охлаждане на водата, в кафе-машините, в линиите за производтво на газирани напитки и в други отрасли на промишлеността.
