Филтърни системи с производителност до 12,7 м³/час

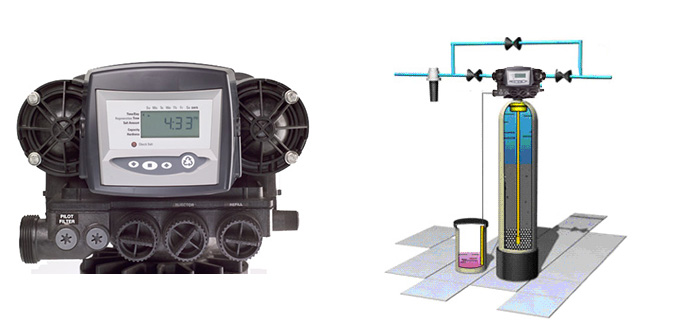

Системи за отнемане на желязо и манган, състоящи се от филтърна колона от полиетилен и стъклопластова оплетка на Wave Cyber, пясъчна подложка, филтрираща среда (Greensand, Greensand Plus или MTM) и автоматичен петциклов клапан на Osmonics > GE > Pentair тип Magnum 298 с контролер Logix 740/760 или 742/762, с производителност до 12,7 м³/час в номинален режим за 1 модул.
Спецификация |
||||
| Параметър / Модел | AS-IR-130GS/GSP/MTM | AS-IR-190GS/GSP/MTM | AS-IR-220GS/GSP/MTM | |
| Колона | тип | 16 x 65 | 18 x 65 | 21 x 62 |
| обем филтриращ материал (дм3) | 85 | 127 | 154 | |
| Задържане на желязо и манган | максимум (г) | 190 | 280 | 320 |
| минимум (г) | 130 | 190 | 220 | |
| Производителност | номинална (м3/час) | 2,5 | 3,2 | 4,3 |
| максимална (м3/час) | 3,0 | 3,8 | 5,1 | |
| Спад на налягането (psi) | 6/10 | 8/12 | 8/14 | |
| Работна температура (°C) | 2 ÷ 52 | 2 ÷ 52 | 2 ÷ 52 | |
| Присъединяване/вход-изход (цол) | 1½" - 2" | 1½" - 2" | 1½" - 2" | |
| Размери на колоната | височина (м) | 2,05 | 2,05 | 2,10 |
| диаметър (м) | 0,44 | 0,49 | 0,54 | |
| Параметър / Модел | AS-IR-320GS/GSP/MTM | AS-IR-510GS/GSP/MTM | AS-IR-720GS/GSP/MTM | |
| Колона | тип | 24 x 72 | 30 x 72 | 36 x 72 |
| обем филтриращ материал (дм3) | 224 | 350 | 504 | |
| Задържане на желязо и манган | максимум (г) | 450 | 760 | 1100 |
| минимум (г) | 320 | 110 | 720 | |
| Производителност | номинална (м3/час) | 5,7 | 8,8 | 12,7 |
| максимална (м3/час) | 7,5 | 11,2 | 15,8 | |
| Спад на налягането (psi) | 8/14 | 8/12 | 8/14 | |
| Работна температура (°C) | 2 ÷ 52 | 2 ÷ 52 | 2 ÷ 52 | |
| Присъединяване/вход-изход (цол) | 1½" - 2" | 1½" - 2" | 1½" - 2" | |
| Размери на колоната | височина (м) | 2,10 | 2,17 | 2,17 |
| диаметър (м) | 0,61 | 0,76 | 0,92 | |
Означенията на инсталациите са в зависимост от използвания филтриращ материал:
- AS-IR XXGS - с филтриращ материал Manganese Greensand;
- AS-IR XXGSP - с филтриращ материал Greensand Plus;
- AS-IR XXMTM - с филтриращ материал MTM.
Системите с филтрираща среда Greensand, Greensand Plus и MTM отнемат:
- общо желязо - до 15 мг/л;
- манган - до 12 мг/л;
- сероводород - до 5 мг/л.
Изисквания към входящата вода: 1.) pH 6,2 ~ 6,8; 2.) Перманентна окисляемост не повече от 6 мг O2 /л; 3.) Остъствие на нефтопродукти и полифосфати.
Скоростта на филтрация не следва да надвишава 12 м/час, а скоростта на разрохкване при регенерация - 30~35 м/час.
