Триколонни омекотителни инсталации с производителност до 41,0 м3/час

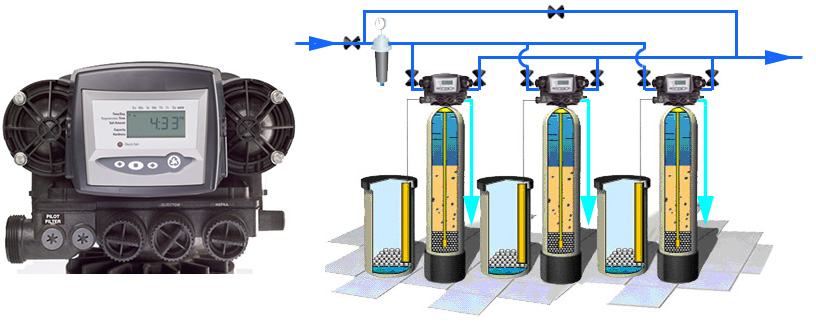

Триколонни омекотителни инсталации AS Three-Column, окомплектовани с три филтърни колони от полиетилен и съклопластова оплетка на Wave Cyber, три солеразтворителя, дренажно разпределителна система, йонообменна смола и три автоматични петциклови клапана на Osmonics > GE > Pentair тип Magnum 298 с контролер Logix 764, с производителност до 41,0 м³/ час в номинален режим.

Спецификация

Параметър / Модел AS-TR-200-Magnum® AS-TR-300-Magnum®
Колона тип колона 21 x 62 24 x 72
обем смола (дм3) 200 300
Съд за солен разтвор вместимост (дм3) 350 500
разтвор (дм3) 200 300
Производителност номинална (м3/час) 13,0 18,0
максимална (м3/час) 18,4 24,0
Спад на налягането (psi) 12/25 15/30
Работна температура (°C) 2 ÷ 52 2 ÷ 52
Присъединяване (цол) 2" 2"
Размери основен модул височина (мм) 1950 2050
ширина (мм) 540 610
Размери съд за солен разтвор височина (мм) 1280 1340
дълбочина (мм) 740 840
Максимален разход на вода за една регенерация (м3) ≤ 1,59 ≤ 2,6
Необходим дебит на водата за регенерация (м3/час) ≥ 3,3 ≥ 4,8
Разход на сол максимум (кг) 52,5 75
минимум (кг) 16,8 24



Параметър / Модел AS-TR-500-Magnum® AS-TR-700-Magnum®
Колона тип колона 30 x 72 36 x 72
обем смола (дм3) 500 700
Съд за солен разтвор вместимост (дм3) 750 1000
разтвор (дм3) 500 700
Производителност номинална (м3/час) 28,0 41,0
максимална (м3/час) 41,1 53,0
Спад на налягането (psi) 15/30 15/30
Работна температура (°C) 2 ÷ 52 2 ÷ 52
Присъединяване (цол) 2" 2"
Размери основен модул височина (мм) 2450 2450
диаметър (мм) 760 920
Размери съд за солен разтвор височина (мм) 1400 1460
диаметър (мм) 960 1080
Максимален разход на вода за една регенерация (м3) ≤ 4,2 ≤ 7,0
Необходим дебит на водата за регенерация (м3/час) ≥ 8,0 ≥ 11,50
Разход на сол максимум (кг) 125 175
минимум (кг) 40 56



Разходът на сол за регенерация е от 80 г сол за 1 литър смола за по-меки води до 200 г сол за 1 литър смола за твърди води. Разходът на вода също се променя в зависимост от твърдостта на водата.

Скоростта на йонообмен в номинален режим е до 25 м/час и в зависимост от литрите смола се определя производителността на инсталацията в м3/час. Тя е определена в таблицата при твърдост на водата до 3 ммол/л. При по-голяма твърдост производителността на инсталацията се променя.

При работа в номинален режим твърдостта на водата на изход е под 1 °H. В маскимален (кратковременен) режим скоростта на йонообмен достига 40 м/час. При продължителна работа с тази и по-висока скорост ще се получават "проскоци" на твърдост (над 1 °H).

Типът омекотител се избира спрямо следните фактори:

  • твърдост на водата (°dH);
  • производителност (м3/час);
  • време между две регенерации, зависещо от количеството обработена вода (ч).

Преди процеса на омекотяване водата трябва да бъде предварително пречистена от механични замърсявания и съдържание на желязо. В противен случай се намалява йонообменната способност на смолата.
